在指示器内安装符合HART@通讯协议的流量计智能卡,用 户就能够通过PC机，利用HART@通讯软件进行管理和调整运 行过程中HART@的仪表和监测过程变量。 流量计结构简单，维修方便，工作可靠，适用性广， 可用来测量液体、气体的流量。

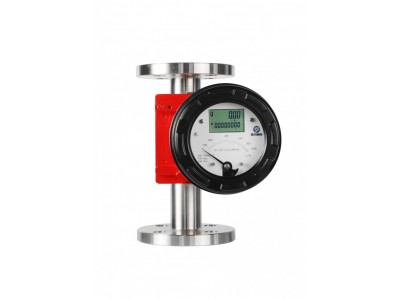

SHF金属管浮子流量计是全金属结构设计，耐高温高压、防腐；智能型指示器，模块化设计，无磁滞后；具有掉电保护、数据恢复及错误自诊断功能；SH金属管浮子流量计HART型指示器，可进行参数组态和现场调整；与PC机串口，实现现场对仪表进行标定；瞬时流量、累积流量显示。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体介质的测量与过程控制。
主要特点1：
·全金属结构设计，坚固、简洁、安装维护方便、使用寿命长
·机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量
·智能型指示器，采用国外信号采集处理芯片，模块化设计
·具有数据恢复、数据备份、掉电保护及错误自诊断功能
·HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，通过HART通讯手操器可进行参数组态和现场调整
·与PC机串口连接，通过Windows程序，实现现场对仪表进行标定
技术参数
|
仪表型号 |
SHF |
|
|
主体材质 |
304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 |
|
|
安装形式 |
垂直安装，自下向上 |
|
|
垂直安装，自上向下 |
||
|
水平安装，自左向右或自右向左 |
||
|
底侧安装，底进侧出 |
||
|
侧侧安装，侧进侧出 |
||
|
指示器 |
现场就地瞬时流量指示 |
|
|
现场就地瞬时流量指示，带上下限位警报 |
||
|
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆 |
||
|
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
||
|
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
||
|
测量范围 |
下量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
|
上量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
|
|
介质温度 |
就地型 |
-40℃～+300℃ |
|
远传型 |
-20℃～+80℃ |
|
|
环境温度 |
就地型 |
-40℃～120℃ |
|
远传型 |
-20℃～70℃ |
|
|
精度 |
就地型 |
±1.5%，±2.0% ，±2.5% |
|
远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
|
|
量程比 |
10：1 |
|
|
防护等级 |
IP65 IP67 |
|
|
防爆标志 |
ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 |
|
|
电缆接口 |
本安型：M20×1.5 隔爆型：1/2”NPT |
|
|
公称压力 |
DN15-DN50 4.0Mpa |
|
|
DN80-DN200 1.6Mpa |
||
|
夹套形式 |
保温夹套、冷却夹套 |
|
|
连接形式 |
法兰连接 标准HG/T20592-2009 |
|
|
附件 |
1磁过滤器 2直管段 |
|
